تُعد مكونات نظام تشغيل الغطاسات بالطاقة الشمسية الأساس الذي يعتمد عليه نجاح أي مشروع لضخ المياه باستخدام الطاقة المتجددة، سواء في المزارع أو الآبار أو المشروعات الزراعية والمناطق النائية. وتقدم شركة شاهين الأولى حلولًا متخصصة في أنظمة الطاقة الشمسية، مع إمكانية تصميم منظومة تتناسب مع قدرة الغطاس وعمق البئر وكمية المياه المطلوبة، بما يساعد على تحقيق تشغيل مستقر وتقليل تكاليف الطاقة.
ما هو نظام تشغيل الغطاسات بالطاقة الشمسية؟

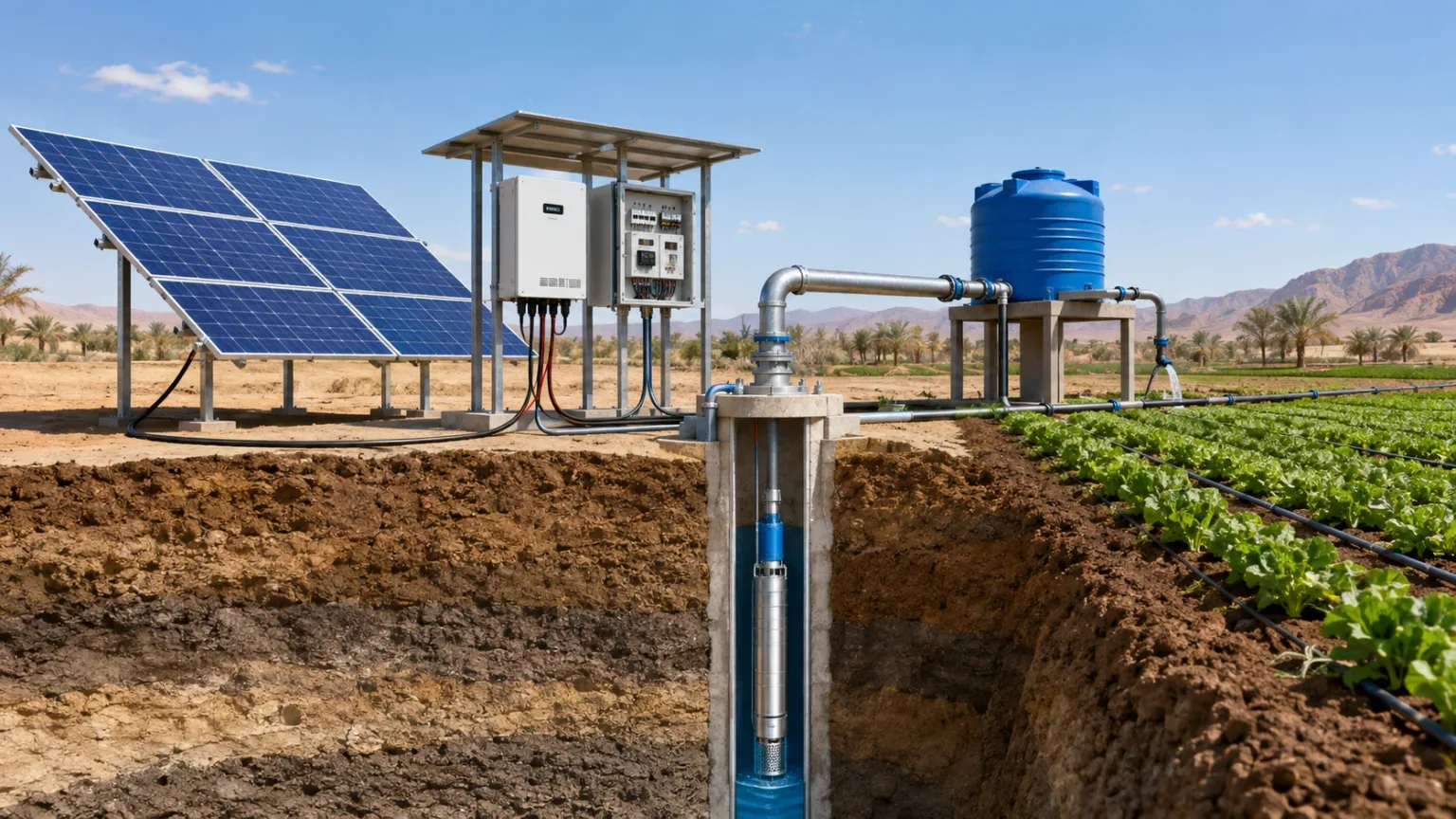

يعتمد نظام ضخ المياه بالطاقة الشمسية على تحويل أشعة الشمس إلى طاقة كهربائية تستخدم في تشغيل الغطاس أو المضخة الغاطسة. وتتكون المنظومة من عدة أجزاء تعمل معًا، بداية من الألواح الشمسية التي تنتج الكهرباء، مرورًا بوحدة التحكم أو الانفرتر، وصولًا إلى موتور الغطاس الذي يقوم بضخ المياه.
ولا يعتمد نجاح النظام على اختيار مكون واحد فقط، بل على التوافق بين جميع المكونات من حيث القدرة والجهد والتيار وطبيعة الاستخدام.
وتختلف مواصفات النظام حسب:
- قدرة موتور الغطاس.
- عمق البئر.
- مستوى المياه.
- كمية المياه المطلوبة يوميًا.
- معدل تدفق المياه.
- الارتفاع المطلوب لضخ المياه.
- ساعات تشغيل المضخة.
- معدل الإشعاع الشمسي في الموقع.
- طبيعة شبكة الري أو توزيع المياه.
لذلك يجب إجراء دراسة فنية قبل شراء المعدات أو البدء في التركيب.
أهم مكونات نظام تشغيل الغطاسات بالطاقة الشمسية
تتضمن مكونات نظام تشغيل الغطاسات بالطاقة الشمسية مجموعة من العناصر الرئيسية التي تختلف قدرتها ومواصفاتها حسب المشروع. ومن أهم هذه المكونات الألواح الشمسية، والانفرتر، والغطاس، والكابلات، وأنظمة الحماية، بالإضافة إلى الخزان وشبكة توزيع المياه عند الحاجة.
وفيما يلي شرح لأهم أجزاء المنظومة ووظيفة كل منها.
ألواح الطاقة الشمسية
تعتبر الألواح الشمسية المصدر الأساسي للطاقة في النظام، حيث تقوم بتحويل أشعة الشمس إلى طاقة كهربائية يمكن استخدامها لتشغيل المضخة.
ويتم تركيب الألواح في مكان مناسب يسمح بتعرضها لأكبر قدر ممكن من أشعة الشمس، مع تجنب الظلال الناتجة عن المباني أو الأشجار أو أي عوائق أخرى.
للمزيد عن :
اسعار الواح الطاقة الشمسية في السعودية
بطاريات طاقة شمسية في السعودية
مشروع الطاقة الشمسية الهجينة
كيف يتم اختيار الألواح الشمسية؟
لا يتم تحديد عدد الألواح بطريقة عشوائية، وإنما بناءً على مجموعة من الحسابات الفنية، منها:
- قدرة الغطاس.
- ساعات التشغيل المطلوبة.
- الطاقة التي تحتاجها المضخة.
- عدد ساعات الشمس الفعالة.
- كفاءة الانفرتر.
- خسائر الكابلات.
- ظروف الطقس ودرجات الحرارة.
- المساحة المتاحة لتركيب الألواح.
ومن المهم أن تكون الألواح متوافقة مع الانفرتر المستخدم، سواء من حيث الجهد أو التيار أو القدرة الإجمالية.
انفرتر الطاقة الشمسية
يعتبر الانفرتر من أهم مكونات نظام تشغيل الغطاسات بالطاقة الشمسية، لأنه يقوم بتنظيم الطاقة القادمة من الألواح وتحويلها بالشكل المناسب لتشغيل موتور المضخة.
وتوجد أنواع من الانفرترات مصممة خصيصًا لتطبيقات ضخ المياه بالطاقة الشمسية، ويمكنها التحكم في سرعة المضخة وفق الطاقة المتاحة من الألواح.
ومن أهم وظائف الانفرتر:
- تحويل التيار الكهربائي عند الحاجة.
- تنظيم الجهد والتردد.
- التحكم في تشغيل المضخة.
- تحسين الاستفادة من الطاقة الشمسية.
- توفير بعض وظائف الحماية.
- تنظيم سرعة الموتور في الأنظمة التي تدعم ذلك.
ويجب اختيار الانفرتر وفق قدرة ونوع موتور الغطاس، وليس بناءً على السعر فقط.
الغطاس أو المضخة الغاطسة
الغطاس هو الجزء المسؤول عن سحب المياه من البئر أو المصدر ودفعها إلى المكان المطلوب.
ويعد اختيار المضخة من أهم مراحل تصميم النظام، لأن قدرة المضخة يجب أن تتناسب مع عمق المياه ومعدل التدفق والضغط والرفع المطلوب.
فقد يكون غطاس مناسب لمزرعة صغيرة غير مناسب لبئر عميق يحتاج إلى ضغط أعلى أو معدل ضخ أكبر.
العوامل المؤثرة في اختيار الغطاس
قبل شراء المضخة يجب معرفة:
- عمق البئر.
- مستوى المياه أثناء التشغيل.
- قطر البئر.
- كمية المياه المطلوبة.
- معدل التدفق.
- ارتفاع نقطة وصول المياه.
- طول خط نقل المياه.
- نوع شبكة الري.
- عدد ساعات التشغيل اليومية.
كل هذه البيانات تساعد في تحديد قدرة المضخة المناسبة.
وحدة التحكم في المضخة
في بعض الأنظمة يتم استخدام وحدة تحكم مخصصة للمضخة، وقد تكون مدمجة مع الانفرتر أو منفصلة عنه حسب تصميم النظام.
وتساعد وحدة التحكم على تنظيم عملية التشغيل ومراقبة أداء المضخة، وقد تتضمن وظائف للحماية من ظروف التشغيل غير المناسبة.
ومن الوظائف التي قد تتوفر في وحدات التحكم:
- الحماية من الجفاف.
- الحماية من زيادة التيار.
- الحماية من انخفاض أو ارتفاع الجهد.
- التحكم في تشغيل المضخة.
- مراقبة بعض بيانات الأداء.
- إيقاف النظام عند حدوث مشكلة.
وتختلف الوظائف المتاحة حسب نوع وحدة التحكم والشركة المصنعة.
الكابلات والأسلاك الكهربائية
تعد الكابلات من المكونات المهمة في النظام، لأنها مسؤولة عن نقل الطاقة بين الألواح والانفرتر والمضخة.
ويجب اختيار الكابلات وفق الجهد والتيار وطول المسافة وظروف التركيب.
ولا يفضل استخدام كابلات أقل من المواصفات المطلوبة بهدف تقليل التكلفة، لأن ذلك قد يؤدي إلى زيادة الفقد الكهربائي وارتفاع درجة حرارة الكابل أو التأثير على كفاءة النظام.
ويجب كذلك حماية الكابلات من العوامل البيئية، خاصة عند تركيب النظام في مواقع مكشوفة أو بالقرب من المياه.
وسائل الحماية الكهربائية
تشمل مكونات نظام تشغيل الغطاسات بالطاقة الشمسية أيضًا مجموعة من عناصر الحماية التي تساعد على حماية الأجهزة من المشكلات الكهربائية.
وقد تشمل منظومة الحماية:
- قواطع كهربائية مناسبة.
- وسائل حماية من زيادة التيار.
- حماية من ارتفاع أو انخفاض الجهد.
- وسائل حماية من زيادة التيار الناتجة عن بعض الأعطال.
- أنظمة التأريض.
- الحماية من زيادة الجهد المفاجئة حسب تصميم النظام.
- صناديق حماية مناسبة للموقع.
وتساعد هذه المكونات على تقليل مخاطر الأعطال وحماية المعدات، لكن اختيارها يجب أن يتم وفق التصميم الكهربائي للنظام.
الخزان لتخزين المياه
الخزان ليس ضروريًا في كل أنظمة الضخ، لكنه يمكن أن يكون جزءًا مهمًا من المنظومة في العديد من التطبيقات.
بدلًا من تخزين الكهرباء في بطاريات كبيرة، يمكن في بعض المشروعات تشغيل المضخة خلال ساعات توفر الشمس وتخزين المياه داخل خزان لاستخدامها لاحقًا.
ومن أهم فوائد الخزان:
- توفير المياه في أوقات عدم وجود الشمس.
- تقليل الحاجة إلى البطاريات في بعض التطبيقات.
- تحقيق استقرار أكبر في عملية الري.
- توفير كمية مياه جاهزة للاستخدام.
- المساعدة على تنظيم توزيع المياه.
ويعتمد حجم الخزان على الاستهلاك اليومي وطبيعة المشروع.
البطاريات هل هي ضرورية؟
من الأسئلة المهمة عند دراسة مكونات نظام تشغيل الغطاسات بالطاقة الشمسية: هل يحتاج النظام إلى بطاريات؟
الإجابة ليست واحدة لجميع المشروعات.
إذا كان الغرض هو تشغيل المضخة خلال ساعات النهار وضخ المياه إلى خزان، فقد لا تكون البطاريات ضرورية. أما إذا كان المشروع يحتاج إلى تشغيل المضخة بعد غروب الشمس أو خلال فترات طويلة لا تتوفر فيها الطاقة الشمسية، فقد يتم اللجوء إلى البطاريات وفق التصميم.
ويجب مقارنة تكلفة البطاريات وعمرها واحتياجات صيانتها مع خيار تخزين المياه في خزان قبل اتخاذ القرار.
شبكة نقل وتوزيع المياه
بعد ضخ المياه من البئر، تحتاج إلى الوصول إلى مكان الاستخدام. ولذلك قد تتضمن المنظومة شبكة من المواسير والصمامات والفلاتر وغيرها من العناصر حسب طبيعة المشروع.
وتؤثر شبكة المياه بشكل مباشر على أداء المضخة، لأن زيادة طول المواسير أو وجود ارتفاعات كبيرة أو مقاومة عالية للتدفق يمكن أن تؤثر على الضغط ومعدل وصول المياه.
لذلك يجب عدم اختيار المضخة دون دراسة شبكة المياه بالكامل.
الحساسات وأنظمة القياس
يمكن أن تحتوي أنظمة الضخ المتقدمة على حساسات تساعد على مراقبة مستوى المياه والضغط والتدفق وحالة المضخة.
ومن أمثلة الحساسات المستخدمة:
- حساس مستوى المياه.
- حساس الضغط.
- حساس التدفق.
- حساس الحماية من التشغيل الجاف.
وتساعد هذه الحساسات على تحسين التحكم في النظام وتقليل احتمالات تشغيل المضخة في ظروف غير مناسبة.
كيفية اختيار مكونات النظام المناسبة؟
يعتمد اختيار مكونات نظام تشغيل الغطاسات بالطاقة الشمسية على دراسة احتياجات المشروع قبل تحديد المكونات النهائية.
ويفضل اتباع الخطوات التالية:
تحديد مصدر المياه
يجب معرفة ما إذا كان مصدر المياه بئرًا أو خزانًا أو مصدرًا آخر، مع تحديد عمق المياه ومستواها أثناء الضخ.
تحديد كمية المياه المطلوبة
يجب حساب الاستهلاك اليومي المتوقع، لأن كمية المياه المطلوبة تؤثر على حجم المضخة والطاقة الشمسية اللازمة.
تحديد معدل التدفق
يتم تحديد كمية المياه التي يجب ضخها خلال فترة زمنية معينة، مثل لتر في الدقيقة أو متر مكعب في الساعة.
تحديد الارتفاع
يجب حساب المسافة الرأسية التي تحتاج المياه إلى قطعها، بالإضافة إلى مقاومة شبكة المواسير.
اختيار المضخة
بعد معرفة البيانات السابقة يمكن تحديد المضخة المناسبة من حيث القدرة والتدفق والرفع.
تحديد القدرة الشمسية
يتم حساب الطاقة المطلوبة لتشغيل المضخة ثم تحديد عدد الألواح وقدرة كل لوح.
اختيار الانفرتر
يجب اختيار انفرتر متوافق مع نوع موتور المضخة وقدرته ونطاق الجهد المطلوب.
اختيار وسائل الحماية
يتم تحديد القواطع والكابلات والحمايات والتأريض بما يتوافق مع التصميم الكهربائي.
حساب قدرة الألواح المطلوبة للغطاس
لا يمكن تحديد قدرة الألواح بمجرد معرفة قدرة الموتور فقط، لأن الطاقة المطلوبة للتشغيل تتأثر بعدة عوامل.
فإذا كان الغطاس يحتاج إلى تشغيل لعدة ساعات يوميًا، يجب حساب إجمالي الطاقة اليومية المطلوبة، ثم مقارنة ذلك بالطاقة التي يمكن للألواح إنتاجها في الموقع.
ويجب مراعاة أن إنتاج الألواح لا يكون ثابتًا طوال اليوم، ولذلك يجب استخدام بيانات الإشعاع الشمسي وإضافة هامش مناسب للخسائر.
ويفضل أن تتم هذه الحسابات بواسطة متخصص في أنظمة الطاقة الشمسية لضمان دقة التصميم.
أهم مميزات النظام الشمسي لتشغيل الغطاسات
تتميز مكونات نظام تشغيل الغطاسات بالطاقة الشمسية عند اختيارها وتصميمها بشكل صحيح بإمكانية توفير حل عملي ومستدام لضخ المياه.
ومن أهم المزايا:
تقليل استهلاك الكهرباء
يساعد الاعتماد على الشمس في تقليل الحاجة إلى الكهرباء التقليدية خلال ساعات التشغيل.
تقليل تكاليف الوقود
في المشروعات التي تستخدم مولدات الوقود، يمكن أن يساعد النظام الشمسي على تقليل الاعتماد عليها.
مناسب للمناطق النائية
يمكن استخدام النظام في المواقع التي لا تتوفر فيها شبكة كهرباء مناسبة.
الاعتماد على مصدر طاقة متجدد
الطاقة الشمسية مصدر متجدد ويمكن الاستفادة منه لفترات طويلة مع الصيانة المناسبة.
انخفاض الصيانة في الألواح
الألواح لا تحتوي على أجزاء ميكانيكية متحركة، ولكنها تحتاج إلى التنظيف والفحص الدوري.
أخطاء يجب تجنبها عند تصميم النظام
هناك مجموعة من الأخطاء قد تؤثر على كفاءة النظام، ومنها اختيار المكونات قبل دراسة احتياجات المياه.
ومن أبرز الأخطاء:
- اختيار مضخة أكبر من الاحتياج.
- اختيار مضخة أقل من المطلوب.
- عدم حساب عمق البئر بشكل صحيح.
- تجاهل ارتفاع نقطة ضخ المياه.
- استخدام ألواح غير كافية.
- اختيار انفرتر غير متوافق مع الموتور.
- استخدام كابلات غير مناسبة.
- إهمال وسائل الحماية.
- تركيب الألواح في مكان به ظلال.
- عدم تنظيف الألواح دوريًا.
- تجاهل جودة شبكة المواسير.
ويؤدي التصميم المتوازن إلى تحقيق استفادة أفضل من الاستثمار في النظام.
صيانة مكونات نظام الغطاسات الشمسية
تساعد الصيانة المنتظمة على الحفاظ على كفاءة النظام وتقليل احتمالات الأعطال.
ومن أهم إجراءات الصيانة:
- تنظيف الألواح الشمسية بشكل دوري.
- فحص التوصيلات والكابلات.
- متابعة أداء الانفرتر.
- مراقبة معدل ضخ المياه.
- فحص المضخة وفق تعليمات الشركة المصنعة.
- التأكد من سلامة الحمايات الكهربائية.
- فحص الخزان والمواسير.
- التأكد من عدم وجود تسريبات.
- متابعة مستوى المياه في البئر.
وفي حالة انخفاض معدل الضخ بشكل ملحوظ، يجب فحص المنظومة بالكامل بدلًا من استبدال المضخة مباشرة.
كيف تعرف أن النظام يعمل بكفاءة؟
يمكن متابعة مجموعة من المؤشرات لمعرفة أداء النظام، مثل معدل تدفق المياه والطاقة المنتجة من الألواح وساعات التشغيل وحالة الانفرتر.
ومن العلامات التي تستدعي الفحص:
- انخفاض كمية المياه.
- توقف المضخة بشكل متكرر.
- ظهور أخطاء على الانفرتر.
- ارتفاع غير طبيعي في درجة حرارة بعض المكونات.
- انخفاض الإنتاج الشمسي مقارنة بالظروف المعتادة.
- تغيرات غير مبررة في ضغط المياه.
وتساعد المتابعة المستمرة على اكتشاف المشكلات في مراحل مبكرة.
دور شركة شاهين الأولى في أنظمة الطاقة الشمسية
عند تنفيذ مشروع يعتمد على الطاقة الشمسية، لا يكفي شراء المكونات وتركيبها فقط، بل يجب التأكد من أن جميع أجزاء النظام متوافقة مع بعضها.
وتحتاج المشروعات إلى دراسة تشمل احتياجات المياه، وقدرة المضخة، وطبيعة مصدر المياه، والقدرة الشمسية المطلوبة، وطريقة توزيع المياه.
وتوفر شركة شاهين الأولى حلولًا يمكن تصميمها وفق متطلبات المشروع، مع الاهتمام باختيار المكونات المناسبة وطريقة التركيب التي تساعد على تحقيق كفاءة تشغيل جيدة.
تكلفة مكونات نظام تشغيل الغطاسات بالطاقة الشمسية
تختلف تكلفة النظام من مشروع إلى آخر، ولا يمكن تحديد سعر ثابت لجميع التطبيقات.
وتتأثر التكلفة بعدة عوامل، أهمها:
- قدرة الغطاس.
- عدد الألواح الشمسية.
- قدرة ونوع الانفرتر.
- طول الكابلات.
- عمق البئر.
- حجم الخزان.
- شبكة المواسير.
- وسائل الحماية.
- تكاليف التركيب.
- طبيعة الموقع.
لذلك من الأفضل الحصول على دراسة فنية تحدد احتياجات المشروع قبل مقارنة الأسعار.
هل الاستثمار في النظام الشمسي يستحق؟
يمكن أن يكون الاستثمار في مكونات نظام تشغيل الغطاسات بالطاقة الشمسية مناسبًا عندما يكون المشروع بحاجة إلى ضخ المياه بصورة متكررة، خاصة في المزارع والمواقع التي ترتفع فيها تكاليف الكهرباء أو الوقود.
ويجب عند تقييم الاستثمار مقارنة التكلفة الأولية مع تكاليف الكهرباء أو الوقود التي سيتم توفيرها على المدى الطويل، بالإضافة إلى تكاليف الصيانة والاستبدال المحتملة.
كما أن اختيار مكونات ذات جودة مناسبة وتصميم النظام بشكل صحيح يمكن أن يؤثر بصورة كبيرة على فترة الاستفادة من المشروع.
تعتمد كفاءة أنظمة ضخ المياه الشمسية على التكامل بين جميع مكونات نظام تشغيل الغطاسات بالطاقة الشمسية، بداية من الألواح الشمسية والإنفرتر وحتى المضخة والكابلات والحمايات والخزان وشبكة المياه.
ولا يوجد نظام واحد يناسب جميع المشروعات، لأن كل مشروع يحتاج إلى تصميم يعتمد على عمق البئر وكمية المياه المطلوبة ومعدل التدفق وارتفاع الضخ وساعات التشغيل وظروف الموقع.
ولهذا فإن أفضل خطوة قبل شراء المعدات هي إجراء دراسة فنية متكاملة، ثم اختيار المكونات بناءً على القدرة المطلوبة والتوافق بينها، وليس بناءً على السعر فقط. ومع التصميم الجيد والتركيب الصحيح والصيانة الدورية، يمكن لأنظمة ضخ المياه بالطاقة الشمسية أن تقدم حلًا عمليًا وفعالًا لتقليل تكاليف تشغيل المياه والاستفادة من مصدر طاقة متجدد.
